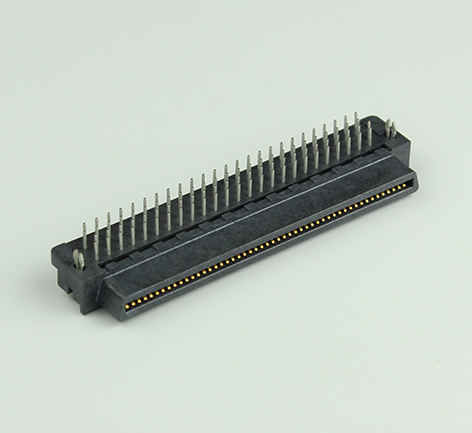

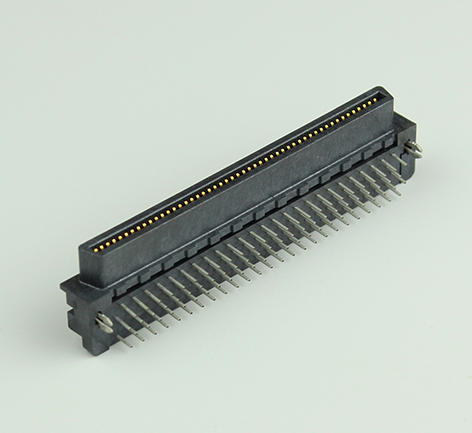

ZT01SM系列系列
?ZTEC 內部編號 ZT01-SM020R/A
?可替代TE 內部產品
?PCB 連接器組件類型?: PCB 安裝母端
?PCB 安裝方向?: 直角
?連接器系統?: 板對板
?Number of Positions?: 20
?中心線（間距）?: 1.27?mm?[?.05?in?]
產品類型特性
?PCB 連接器組件類型?: PCB 安裝母端
?連接器系統?: 板對板
?Sealable?: 否
?連接器和端子端接到?: 印刷電路板
結構特性
?可堆疊?: 否
?行數?: 1
?PCB 安裝方向?: 直角
?Number of Positions?: 20
電氣特征
?Operating Voltage?(VAC): 250
?絕緣電阻?(MΩ): 1
主體特性
?連接器外形?: 標準
?PCB 保持特性電鍍材料?: 鎳打底鍍錫
?PCB 保持特性材料?: 黃銅
接觸件特性
?端子基材?: 磷青銅
?PCB 端子端接區域電鍍材料?: 錫
?端子底板材料?: 鎳
?端子形狀和構造?: 單叉, 正方形
?PCB 端子端接區域電鍍材料厚度?: 1?μm?[?39.4?μin?]
?端子接觸部電鍍材料?: 金
?端子接合區域電鍍材料厚度?: .2?μm?[?7.9?μin?]
?端子類型?: 母端
?端子額定電流（最大值）?(A): 1
?端子布局?: 直插式
端接特性
?端接柱體和尾部長度?: 3.1?mm?[?.122?in?]
?PCB 端接方法?: 通孔 - 焊接
機械附件
?PCB 安裝固定類型?: 固定支腳
?接合對準?: 帶有
?接合對準類型?: 極化, 極化
?PCB 安裝固定?: 帶有
?PCB 安裝對準?: 不帶
?連接器安裝類型?: 板安裝
使用環境
?工作溫度范圍?: -55 – 85?°C?[?-67 – 185?°F?]
